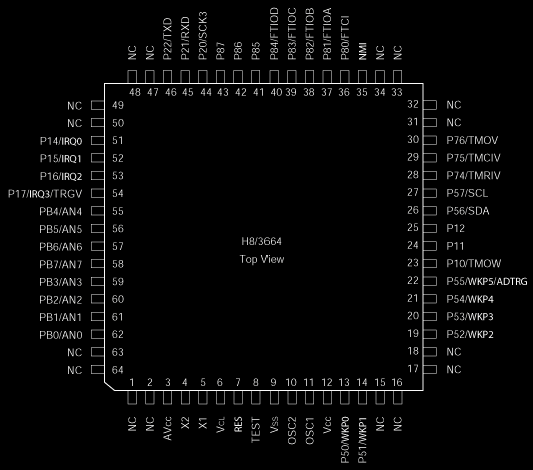

図1.1はH8/3664Fチップのピン配置図である。H8/3664Fには，64ピンパッケージ，48ピンパッケージ，42ピンパッケー
ジの種類があり，図1.1は64ピンパッケージのものである。各ピンの間隔は0.5mm，チップの大きさは1cm×1cmのLSIで
ある。

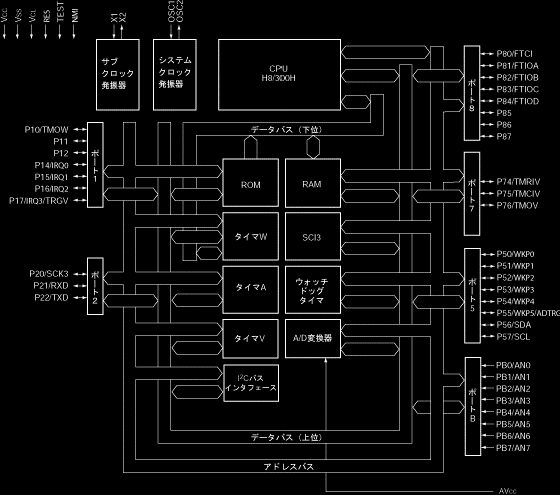

　図1.2は内部の構成図で，H8/3664Fには，CPU，メモリ，各周辺機器といった，制御用マイコンとして必要な機能が内
臓されている。H8/3664Fチップの機能は豊富なためこのチップ一つで幅広い応用ができる。
