アセンブラフォーマット

　MOV命令を例に，H8/300H-CPUのアセンブラフォーマットについて述べる。表2.1はMOV命令を使って，レジスタR0の
内容をレジスタER1の示すメモリの番地へ転送することを表す命令である。

　命令は，操作記号のニーモニック(mnemonic)，データのサイズ(size)，データの転送元を示すソース(source)，転送先
を示すデスティネーション(destination)で表される。ソースやデスティネーションは，レジスタ，メモリの番地，データの値
などを指定する。命令は表2.1のビットパターンのように，2進数に符号化されてCPUが直接理解できるようになる。

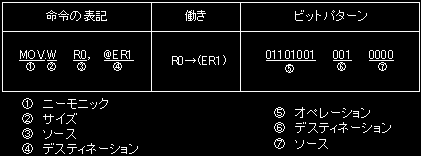

表2.1　MOV命令を例にとったアセンブラフォーマット

オペレーション

　

オペレーションで使用されている命令記号と動作記号を以下に示す。

Rd　　→ デスティネーション側の汎用レジスタ

Rs　　→ソース側の汎用レジスタ

Rn　　→汎用レジスタ

ERd　→デスティネーション側の汎用レジスタ（アドレスレジスタまたは32 ビットレジスタ）

ERs　→ソース側の汎用レジスタ（アドレスレジスタまたは32 ビットレジスタ）

ERn　→汎用レジスタ（32 ビットレジスタ）

(EAd)→ デスティネーションオペランド

(EAs)→ ソースオペランド

PC　→プログラムカウンタ

SP　 →スタックポインタ

CCR　 →コンディションコードレジスタ

N　　→CCR のN（ネガティブ）フラグ

Z 　　→CCR のZ（ゼロ）フラグ

V　　→CCR のV（オーバフロー）フラグ

C　　→CCR のC（キャリ）フラグ

disp →ディスプレースメント

→ 　→左辺のオペランドから右辺のオペランドへの転送、または左辺の状態から右辺の状態への遷移

∧ 　→両辺のオペランドの論理積

∨ 　→両辺のオペランドの論理和

? 　　→両辺のオペランドの排他的論理和

〜 　→反転論理（論理的補数）

( ) < >　 →オペランドの内容

コンディションコード

　以下にコンディションコード記号の説明を表2.3に示す。

表2.3　コンディションコード記号の説明



2.3.4インストラクションフォーマット

　

　以下にインストラクションフォーマット記号の説明を以下に示す。

IMM　　→イミディエイトデータ（2、3、8、16、32 ビット）

abs 　 →絶対アドレス（8、16、24 ビット）

disp 　→ディスプレースメント（8、16、24 ビット）

Rs、rd、rn 　→レジスタフィールド（4 ビット）rs、rd、rn はそれぞれオペランドの形式のRs、Rd、Rn に対応

Ers、erd、ern 　→レジスタフィールド（3 ビット）ers、erd、ern はオペランドの形式のERs、ERd、ERn に対応
