作ってしまおう「70Wメタルハライドランプ（HID)」
ホームセンターで安く販売されているハロゲン投光器を７０Ｗのメタハラに改造してしまうご紹介。
４５キューブや６０㎝規格水槽にぴったりの小型メタハラ
小型水槽にぴったりの小型ＨＩＤは如何でしょうか。
市販のハロゲン投光器（５００Ｗ）を７０Ｗメタハラへの改造にチャレンジ。
以外と簡単に作ることが出来ます。
|
準備 これがハロゲン投光器。 とりあえずこの状態でランプ（ハロゲンです）を入れて点灯の確認をしておきましょう。 準備する工具は＃２ドライバ＋、それに電工ペンチくらいです。 電工ペンチは以外と使いようがあるのでこの際是非とも購入しましょう(ホームセンターで1,000～2,000位です） |
 |
分解 |
 |
切断 蓋を外したところです。 接続（ターミナル）端子（コードを繋いでいる白い部品）のギリギリの所で全ての線を切断してしまいます。 そして、電源コードは引き抜いてしまいましょう。 |
 |
取り外したスイッチ部品 |
 |
分解完了そして組み替え |
 |
ケーブルの端子処理１ |
 |
ケーブルの端子処理２ |
 |
バルブ比較１（HID同士） |
 |
バルブ比較２（HID70W
vs. ハロゲン500W） |
 |
結線 キャプタイヤケーブルの片側の被覆を剥きランプコネクタから立ち上がっている線と一緒にして接続ターミナルを使いしっかりと圧着します。 圧着には写真の電工ペンチが威力を発揮します。 普通のペンチでも代用出来ますがかなりの力が必要です。 カシメ後は抜けないか各線を引っぱって必ず確認します。 |
 |
接続完了 カシメたあとの写真です。 ８つ上の写真と比べて貰えば分かると思いますが改造後の配線は非常にすっきりします。 安定器からの配線は３本ですが、ウチ１本はケース（灯具）アースとしてこのプラケースを本体に止めているネジと共締めします。 |
 |
安定器との接続 灯具本体から出ているキャプタイヤケーブルの３本の線のウチ２本をランプと書いてあるコネクタに、残りの１本をアースに接続（ただ根本までぎゅっと差し込むだけです） アースの配線を『白』って覚えておくと楽です。 ランプへの配線は赤・黒どちらでも問題有りません。 これで接続完了。 間違えた場合はマイナスドライバーで差し込んだ近くに押し込むボタンがありますのそれを押しながらケーブルを引っぱれば簡単に外せます。 |
 |
点灯テスト 配線に間違いがないか（特にアースの配線『白』をランプ側に付けていないか）再確認したら、ＡＣコンセントに差し込んでみましょう。 暫く「ジ・ジ・ジ…」と言った後点灯するはずです。 安定器は鳴かないはずです。 もし１分間待っても点灯しなかったり、点灯しても１分後に消えてしまったり、安定器が「ミ～～～～～ン」鳴いたりした場合はいったん電源を切り安定器の配線、灯具の配線、それとＨＩＤランプの取り付けなどを再確認してください。 |
 |

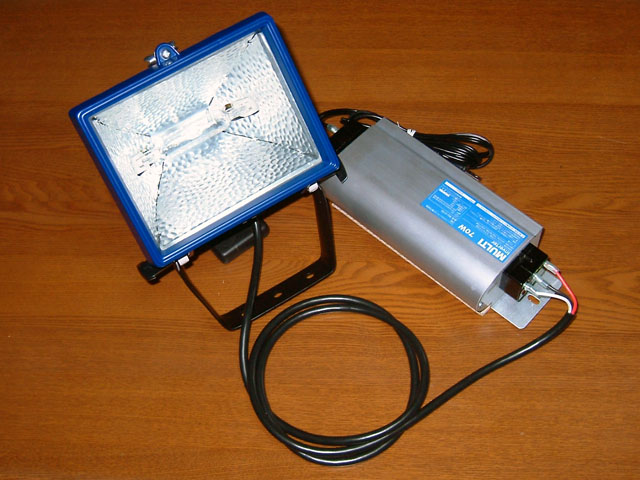

完成 茶色の床の上に並べてちょこっと商品っぽく。 ＰＯＰと商品名を考えないといけないかな（笑）） |
加工を終わって
思ったより簡単にだったな、と言うのが実感です。
出来合いの物の組み替えなので基本的に難しいところはありませんでした。
ただ、電子安定から灯具までの配線長は最大２ｍ……これは厳守願います。
これ以上の長さにすると、点灯不良の原因になるということです。
点灯開始時はＨＩＤ内部で放電を起こさせるために高圧（約５０００Ｖのパルス）が安定器から灯具に印加されます。
バルブの不良などで１分間掛けても点灯しない場合、安定器は高圧印加を停止します。
この場合は灯具の再点検をしてください。
また、一旦点灯した後消灯した場合は、ＨＩＤバルブが冷えるまで最低１０分間は再点灯を行わないでください。
以上のことをふまえた上で１００Ｗ電球１個分以下の消費電力（正確には８１W)でその数十倍にも及ぶ小さな太陽をご堪能ください。
注意
改造には専用工具（電工ペンチ）を使ったこほうが効率が良いです。
電気製品のため不注意な加工は感電の危険性がありますので十二分に注意して加工を行ってください。
小さいとはいえ点灯起動時は５０００V近くの高電圧パルスが安定器から照明器具に流れます。
また当然のことですがＡＣコンセントから安定器までは１００Ｖが印加されていますので感電事故には十二分に注意してください。
静電気対策のためアースを取り付けることをお勧め致します。
