作ってしまおう「データロガー(８Ch温度自動計測装置)」

駄作「データロガー(４Ch温度自動計測装置)」の欠点を取り払うべく再チャレンジしたのがこの「データロガー(８Ch温度自動計測装置)」です。

「データロガー(４Ch温度自動計測装置)」は大変有効で貴重なデータを取得できたのですが、いくつかの不満な点を列挙してみましょう。
�@時間（時刻）の概念がない。
　　これはロギングしてから次回のロギングまでクロックをカウントアップしているだけなので一般的な時刻と言う概念がない。
�A分解能が８ｂｉｔ。
　　基準電圧（５Ｖ）を８ｂｉｔ(256)で分割するので１ｂｉｔあたりの温度範囲が0.19℃である。
�B測定チャンネル数が４。
　　外気温などを計るにはちょっとチャンネル不足。
�C各種設定はPCからのみ。
　　ロガー本体には電源スイッチすら有りません。

それでは今度の「データロガー(８Ch温度自動計測装置)」はどうなっているのでしょう。

�@．リアルタイムクロックモジュール搭載。
　ロギング時の年月日時分秒を同時に記録可能となった。
　電気２重層コンデンサによるバッテリーバックアップ機能付き。
�A．分解能が１０ｂｉｔ(1024)となった。
　内部基準電圧（4.67V）を１０ｂｉｔ(1024)で分割するので１ｂｉｔあたりの温度範囲が0.046℃に性能向上。
�B．測定チャンネル数が８。
　入力が８ch（基準電圧を外部より取り入れても６ch）あればまず十分でしょう。
�C．１６文字２行表示バックライト付きＬＣＤ搭載
　１６文字２行表示バックライト付きＬＣＤを搭載しているのでＰＣを使わずとも各設定が基盤上のロータリーエンコーダで設定可能。
�D．測定間隔が１〜２５５秒または１〜２５５分の間で設定可能。
�E．測定容量が１３１０７２データ（１ｃｈ時）取得可能（２０４８Ｋビット）。
　最長で２５５分×１３１０７２回＝５５７，０５６時間＝２３，２１０日＝６３．６年分ものデータが蓄積可能
　最多ｃｈ（８ｃｈ）で最短取得間隔（１秒）として設定した場合には
　１秒×（１３１０７２回／８）＝１６，３８４秒＝２７３分＝４．５時間分ものデータが蓄積可能
　これでは現実的ではないので８ｃｈで取得間隔を（５分）として設定した場合には
　５分×（１３１０７２回／８）＝８１，９２０分＝１，３６５時間＝５６．９日分のデータが蓄積可能

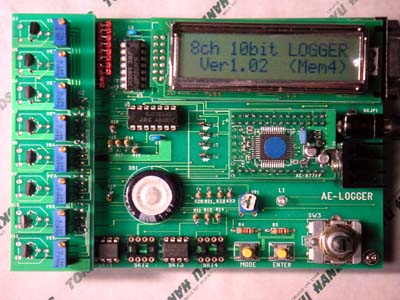

　 完成写真を→に
中央やや右側の青○シールが貼ってあるのがＰＩＣマイコン（１６Ｆ８７７）モジュール。
向かって左側に縦に８つ並んでいる黒い素子が温度検出素子（ＬＭ３５Ｄ） で実際に使用する場合はケーブルを接続し、センサー部を延長して測定対象に設置）する。
　（ただキットには１ｃｈ分の検出素子しか添付されていないので、全ｃｈ有効にするにはあと７ｃｈ分の検出素子の追加購入が必要）

ところが………
完成させて試験運用をしたところ大問題が発生。
それは「数値が安定しない」のです。
とくにケーブルで検出素子を延長した場合が大問題！

ひどいときは直前のログデータと比較して約１度もずれることがある。
「４ｃｈデータロガー」の時は検出素子を１ｍ程度引き延ばしても数値のずれはほとんど発生しなかった。
これではデータロガーとして失格である。
０．１度単位のずれで有れば温度検出素子の個体差で誤魔化すことが出来るのだが、１度も違っていてはお話にならない。

検出素子およびオペアンプ（検出素子からの微弱な電流を増幅するための回路）までは前述「４ｃｈデータロガー」と同一回路、同一素子を使用しているので素子の問題ではなさそうである。

基板上の部品配置でノイズを拾ってしまっているのだろうか、検出素子側にノイズキラー（フェライト）をかませても安定しない。
プログラム上では数回のサンプリングの後平均値を書き込んでいるように見えるが、このサンプリング・平均値化のロジックに問題がありそうである。
CPUが違うので「４ｃｈデータロガー」と同一壇上で話は出来ないがロジック的には「４ｃｈデータロガー」の方が格段に安定している。
プログラムの修正も視野に入れて、ただいま原因解析中です。

おまけに………
停電時にデータの保存が出来ない。
EEPROMに書き込んでいるはずなのに 瞬間でも停電が起きるとロギングが中止されてしまうばかりでなく、それまでロギングしていたデータも消えてしまう。
今年（２００４年）の猛暑でエアコンを使いすぎ家のブレーカーが落ちたときデータは物の見事に飛んでしまいました。
記憶メモリ自体は停電時でもデータの保護ができる（はず）なのでこれまたプログラミングのデータ書き込みタイミングの問題であろう。

も一つおまけに………
一旦PCとの接続を切る（シリアルケーブルを外す）と再度ケーブルを接続してもPCからのコマンドは受け付けない。
当然データの読み出し・新規設定の書き込みができない。
PCからのコマンドを受け付けられるようにするにはロガー上のスイッチでロギングを停止させないとならない。
これは不便であるし中途半端な気がする。

総括
高機能なのだが残念ながら現時点では使用に耐えられないという結論に達しました。
０．２度くらいの誤差で良いのなら（クーラーやヒーターのサーモスタットは温度誤差は１度くらいあります） 「４ｃｈデータロガー」を２台使用した方が確実である。
データもちゃんと保存されているし、何しろまた電源をつなぐとそこから再びロギングを開始するところが便利。
（これも途中の停電時間は０として判断するので停電時間が長い場合はログデータに時間的なずれが起きるのでこれはこれで良くない）

よって管理人は 「４ｃｈデータロガー」をもう１台購入してしまいました。

残念なことに 「４ｃｈデータロガー」は廃品種となってしまった模様でカタログからも姿を消してしまった。
もう１度こいつのノイズ対策を行って使えるようにしないといけないのか…
