部品の調達１（ＰＩＣ多目的タイマー偏）

ＰＩＣ多目的タイマーは秋葉原の秋月電子通商で購入しました。
４，５００円です。

部品の調達２（ＳＳＲ偏）

ＳＳＲキットも秋葉原の秋月電子通商で購入しました（６セット使用します）３円／１セット
管理人が使用したのは旧キットですが、新キットでも基板以外のパーツは同じで基板のみ新型の小型基板になっています。
（右側においてあるのが新基板です）
小さな海ではこの基板は使用しないので旧キットの方がまとめ買い割引もできて良かった。
パーツ単位で買えるかなぁ………今度行ったら聞いてみよう。

部品の調達３（ケーシング偏）

アルミケースを予定していますが、制御盤内に組み込む場合は不要です。
写真はサンプルです。実際にはもう少し高さのあるケースでないと収容しきれないです。

部品の調達４（電源偏）

ＰＩＣ多目的タイマーを駆動するためのＤＣ１２Ｖ１Ａ位の電源基板あるいは電源ユニットを使用します。
ただ、この電源基板は思ったより発熱が多かったのでもう少し発熱の小さな電源に交換する予定です。
あとメモリのバックアップ用に９Ｖの積層乾電池（００６Ｐ形）が１つ必要です。

部品の調達５（その他小物パーツ偏）

ＡＣコードやソケット、ヒューズなどは適当な物を購入してください。
ごめんなさい、写真はありません。

使用工具１（ハンダゴテ＆ハンダ）

普通のハンダゴテと糸ハンダで十分です。
管理人が使用しているハンダゴテは20/130W切替式の即暖タイプです。
糸ハンダはいろいろな太さやがありますが０．８mmまたは１．０ｍｍ位が使いやすいでしょう。
ちなみに管理人が使用している糸ハンダは０．６ｍｍです。

使用工具２（ニッパー・ラジオペンチ）

普通の電気工事用のニッパーでも問題はありませんが、電子工作用の精密ニッパーの方が使いやすいです。
管理人はイタリアピジコム社製の精密ニッパー（型番ＹＮ−１２、右側）を使用しています。
ラジオペンチは同じ イタリアピジコム社製の精密ラジオペンチ屈曲形（型番ＹＰ−１８、左側）を使用しています。
（この工具類は非常に使いやすいのでお勧めです）

使用工具３（ドリル＆歯）

ケースに電源ケーブルを通す穴を開けるための工具です。
歯は２φ〜３φ位がちょうど良いでしょう。
この写真は電動ドリルドライバーです。

お待たせしました、工作開始です。

その前にパーツがちゃんと揃っているか検品してください。
部品表とパーツを照らし合わせ万が一不足品があったら販売店に連絡してください。
不足分のパーツを直ぐに送ってくれることでしょう。
写真は一番数の多い抵抗の検品中です。
左のパーツリストと照らし合わせ、指定された抵抗値を持つ抵抗が指定された数だけ入っているかを仕分けします。
秋月のキットには予備パーツは入っておりません。
カラーコードが読めない人はテスターを抵抗レンジにして測るのも手です。

抵抗のカラーコード表はhttp://www.okakogi.go.jp/People/miwa/document/electronics/colors.htmlなどを参照してください。

基板への部品の実装。

基本的に部品の実装は背の低い物から図面に従って間違わないように慎重に行います。
理由は半田付けするときに保持しやすいためです。
抵抗の足を曲げるのに管理人はちょっとした治具を使っています（サンハヤト製）
基板の穴のピッチは２．５４ｍｍのため治具を何種類か作っておけば抵抗などの足の折り曲げ作業がはかどります。
右写真は全ての抵抗とダイオードの実装を終えたところです。

半田付けの極意。

ハンダはしっかりと流してください。
いもハンダやてんぷらハンダになるとパーツがちゃんと接続されず誤動作や発熱の原因となります。
極意は
�@はんだごてはしっかり暖めておくこと（暖めすぎた場合はこて先を濡れタオルなどでちょっと冷ますと良い。
�Aはんだごての先に糸ハンダを付ける、すっと溶けてこて先にハンダの幕が出来るようならＧＯＯＤ！「ハンダメッキ」と言います。
�Bパーツの足にはんだごてを当てて熱し、糸ハンダを付けると「すっ」と流れるようにハンダが溶け基板とパーツが接続されます。この時はんだごては動かさないようにしてください。
�Cハンダが流れたら速やかにはんだごてを離し、ハンダが固まるまで（数秒）保持しておきます。このとき息を吹きかけて強制的に冷やす人がおりますがそうするとハンダが急激に冷やされるため内部でクラック（ひび割れ）を生じ結果的に接続不全状態になる場合があります。自然に冷えるまで待っていてください。
綺麗に流れたハンダは滑らかで銀色に光っています。でこぼこしているような場合はハンダ付け不良なのでやり直してください（左がハンダ付け不良、右が良好。右側のハンダ付け部分を見てください。右写真の方が断然綺麗でしょう）
コツを飲み込んでしまえば簡単です。

Ｔｉｍｅｒ本体部分完成。

すべての部品の実装完了。
ワニ口クリップにて電源を供給して動作テスト。
アクアリウム用としては余計な機能が付いているがほぼ期待通りの結果である。
このまま組み込んでも大きな問題は出ないであろう。

各設定値は更新の都度ＥＥＰＲＯＭに記録されるので万一電源が落ちても設定情報の再セット・再スタートが不要な点は嬉しい。
時計部分は電源が落ちてメモリバックアップ電池が接続されていないときは、電源が落ちた時間を保持し、通電時にそこから計時が再開される。
バックアップ電池が接続されている場合はタイマー・時刻計時共に正常に動作。

温度計測は１秒ごとに０．１℃単位にて計測・表示している。

『なみこん』

ただ今テストバージョンが動作中です。
基本的な部分は９割方完成しているのでもう少し機能を煮詰めたらプリント基板を起こしてケースに入れます。
途中で欲が出て機能を追加していったら使っていたPIC（１チップマイクロコンピュータ）の能力を超してしまい、
別の新しいPICにプログラムを載せ替えました。
よって、 もう少々お待ちください。
（今回はPICに書き込まれているのプログラムから始まりすべて小さな海での開発になります）

『なみこん』その２

ただ今テストバージョンが動作中です。
ケーシングの加工が終わり第４コーナーにさしかかりました。
最後の直線で落馬しないようにしないと。
よって、 もう少々お待ちください。

なんとかお見せ出来るくらいまでになりました。

『なみこん』その３

簡単に機能の一部をご紹介します。
時計機能内蔵形アクアリウムコントローラ
出力は３回路、扱える電力量は３回路合計で１５００W（１５A)まで。ウェ○ブメー○ーの１０倍
１日最大１５通りのOn/Off設定（１秒単位で設定可能）を３回路に振り分けて制御可能
設定内容は内部不揮発性メモリに保存するため電源を切っても設定内容は消去されません
時計機能は内蔵電池によりバックアップされています
小型設計 W140，H40，D100(mm)

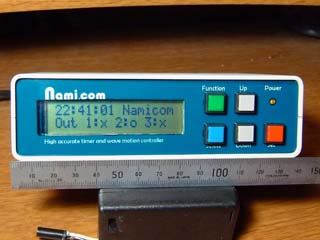

イメージ映像の解説は、現在時刻２２：４１：０１　機能動作中　出力は１がＯｆｆ，２がＯｎ、３がＯｆｆです

設定例として：
扱える電力量が大きいため１回路をメタハラ、１回路を蛍光灯、、残る１回路をパワーヘッド に設定し
メタハラ・蛍光灯は各１日１回On/Off、残りの１３通りをパワーヘッドのOn/Offに振り分けることが可能

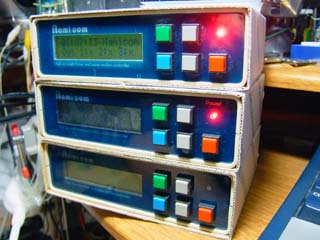

『なみこん』その４　販売開始

ぞくぞくと増殖を始めている『なみこん』です

興味のある方は管理人までご連絡ください、詳細をお知らせ致します
価格は ウェ○ブメー○ーのン割！　機能は数段上を行くつもりです

今後の機能追加としては間歇モード、給餌モードの追加、制御Ｃｈ数の増加などを予定しております
現機能で購入して頂いた方にも機能アップのサポートは行う予定でおります。

『なみこん』その５　Ver.UP！

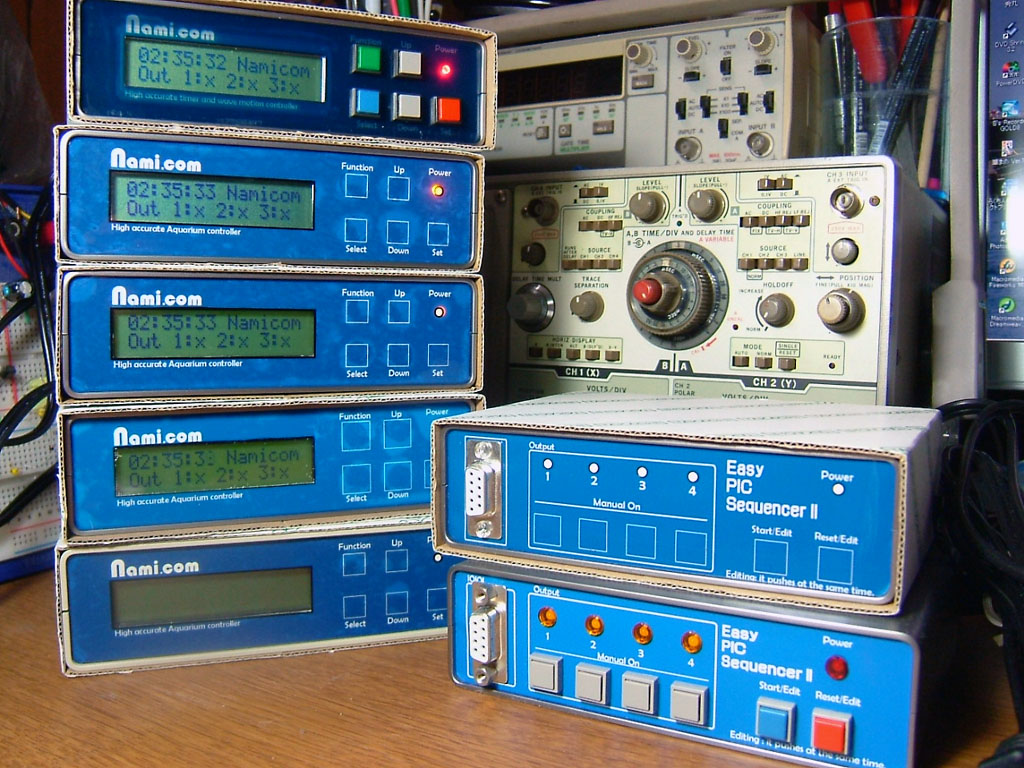

増殖が止まらない『なみこんＶｅｒ．２』です。

プログラム入れ替えに伴ってパネル面のリニューアルを行いました。
今まで出っ張っていたスイッチ類を全てタクトスイッチに取り替えデザインも変更。
時計の精度も向上しています。
最終形は上から３段目に決定しました。
今後の増殖はこのデザインで進めます。

向かって右側に写っているのがこちらもリニューアルしたシーケンサ（ウェーブコントローラ）です。
こちらも上に乗っている方が量産系です。

特大写真を大サービス→ここをクリックしてください
