DCDCコンバータ実験基板　DDC500

若松通商：店頭または通販で,
電子通商：通販で,
購入できます。

パンフDDC500P.pdf です。
DDC500説明書です。
DDC500K組立て説明書です。

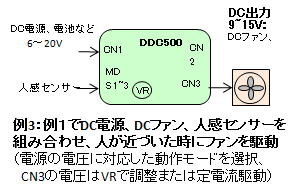

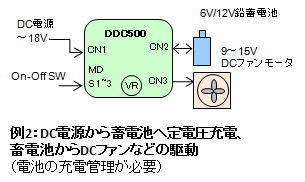

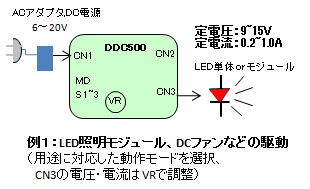

DDC500応用例






2013.8.22 人感センサーの接続

１．人感センサーモジュールの選択

電源電圧が3.3Vで動作するものを選びます。
できればデジタル出力タイプのほうがノイズによる
誤動作の心配がなく便利です。

パナソニックの
　　　　　PaPiRs　EKMC1601111　170uA　流れ出し　
　　　　NaPiOn　AMN11111　100uA　流れ出し
NAiS　AMP1009　

などがあります。人感センサー素子単体では動作しませんのでご注意ください。

1.1．接続

　図のように人感センサーとDDC500を接続します。
33KΩは基板のフリースペースに実装できます。
配線が長くなる場合はシールド線を使ってノイズ対策を行ってください。

　人感センサーによってはL出力（吸い込み、オープンコレクタ）
で3.3V以外の電圧で動作するものもあります。
この場合は下図のように極性反転回路と別電源が必要になります。





 このページを少しずつ充実していく予定でおります。
