レーダーグラフを作成する
Example 8
この例は、2つのデータセットを含んでいる単純な塗りつぶされたレーダーグラフを作成する方法を示します。
データは、pDataクラスのAddPoint()を使用して、手動で設定されます。
最初は、drawRadarAxis()によってグラフの軸を描きます。
あなたはMaxValueを指定するか、自動のスケーリングモードを保つことができます。
drawFilledRadar()を呼ぶことにあります()、軸のレイヤーに60%の透明度でレーダーグラフを描画します。
(デフォルトは、50%です)
このスクリプトを実行するとカレントディレクトリにExample8.phpファイルを作成します。

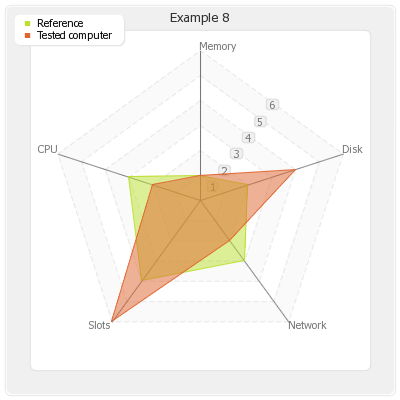

(訳注)この画像はサンプルコードのExample8.phpを出力したものです。
Example8.php ソースコード
<?php
/*
Example8 : A radar graph
*/
// Standard inclusions
include("pChart/pData.class");
include("pChart/pChart.class");
// Dataset definition
$DataSet = new pData;
$DataSet->AddPoint(array("Memory","Disk","Network","Slots","CPU"),"Label");
$DataSet->AddPoint(array(1,2,3,4,3),"Serie1");
$DataSet->AddPoint(array(1,4,2,6,2),"Serie2");
$DataSet->AddSerie("Serie1");
$DataSet->AddSerie("Serie2");
$DataSet->SetAbsciseLabelSerie("Label");
$DataSet->SetSerieName("Reference","Serie1");
$DataSet->SetSerieName("Tested computer","Serie2");
// Initialise the graph
$Test = new pChart(400,400);
$Test->setFontProperties("Fonts/tahoma.ttf",8);
$Test->drawFilledRoundedRectangle(7,7,393,393,5,240,240,240);
$Test->drawRoundedRectangle(5,5,395,395,5,230,230,230);
$Test->setGraphArea(30,30,370,370);
$Test->drawFilledRoundedRectangle(30,30,370,370,5,255,255,255);
$Test->drawRoundedRectangle(30,30,370,370,5,220,220,220);
// Draw the radar graph
$Test->drawRadarAxis($DataSet->GetData(),$DataSet->GetDataDescription(),TRUE,20,120,120,120,230,230,230);
$Test->drawFilledRadar($DataSet->GetData(),$DataSet->GetDataDescription(),50,20);
// Finish the graph
$Test->drawLegend(15,15,$DataSet->GetDataDescription(),255,255,255);
$Test->setFontProperties("Fonts/tahoma.ttf",10);
$Test->drawTitle(0,22,"Example 8",50,50,50,400);
$Test->Render("example8.png");
?>
