分かれた平面的な円グラフ
Example 13
円グラフは古典的な線/曲線/プロットグラフとはわずかに異なります。
まず第一に、データセットを1つ受け入れることができるだけです(この例のSerie1)。
あなたは、もう一つのデータセットで、ラベルが各々の点に結びついたことを示すこともできます(この例のSerie2)。
この例で、我々はpDataクラスのAddPoint()を使用してデータセットを手動で設定しています。
それから、SetAbsciseLabelSerie()を使っている横座標データセットに、我々はSerie2を結びつけています。
我々は、グラフを描くために、drawFlatPieGraphWithShadow()とdrawPieLegend()を呼んでいます。
影のパラメーターは、setShadowProperties()機能を利用して設定しています。
このスクリプトを実行するとカレントディレクトリにExample13.phpファイルを作成します。

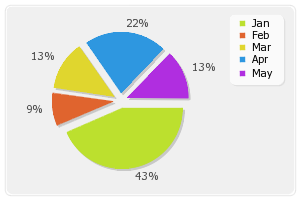

(訳注)この画像はサンプルコードのExample13.phpを出力したものです。
Example13.php ソースコード
<?php
/*
Example13: A 2D exploded pie graph
*/
// Standard inclusions
include("pChart/pData.class");
include("pChart/pChart.class");
// Dataset definition
$DataSet = new pData;
$DataSet->AddPoint(array(10,2,3,5,3),"Serie1");
$DataSet->AddPoint(array("Jan","Feb","Mar","Apr","May"),"Serie2");
$DataSet->AddAllSeries();
$DataSet->SetAbsciseLabelSerie("Serie2");
// Initialise the graph
$Test = new pChart(300,200);
$Test->setFontProperties("Fonts/tahoma.ttf",8);
$Test->drawFilledRoundedRectangle(7,7,293,193,5,240,240,240);
$Test->drawRoundedRectangle(5,5,295,195,5,230,230,230);
// Draw the pie chart
$Test->AntialiasQuality = 0;
$Test->setShadowProperties(2,2,200,200,200);
$Test->drawFlatPieGraphWithShadow($DataSet->GetData(),$DataSet->GetDataDescription(),120,100,60,PIE_PERCENTAGE,8);
$Test->clearShadow();
$Test->drawPieLegend(230,15,$DataSet->GetData(),$DataSet->GetDataDescription(),250,250,250);
$Test->Render("example13.png");
?>
