曲線グラフを描画する

Example 2

この例は、2つのデータセットを含む単純な曲線のグラフを作成する方法を示します。 データは手動でpDataクラスのAddPoint()メソッドを利用して設定した値です。 グラフには、drawCubicCurve()関数が拡張パラメータを指定せず呼び出されます。 このスクリプトを実行するとカレントディレクトリにExample2.phpファイルを作成します。

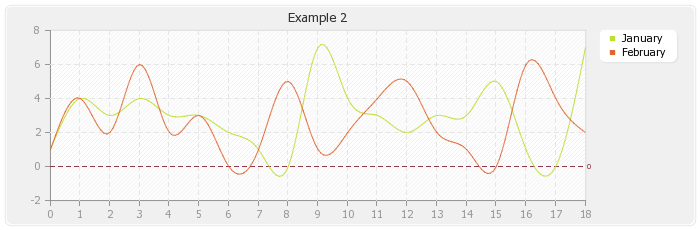

(訳注)この画像はサンプルコードのExample2.phpを出力したものです。

Example2.php ソースコード

<?php
 /*
     Example2 : A cubic curve graph
 */

 // Standard inclusions
 include("pChart/pData.class");
 include("pChart/pChart.class");

 // Dataset definition
 $DataSet = new pData;
 $DataSet->AddPoint(array(1,4,3,4,3,3,2,1,0,7,4,3,2,3,3,5,1,0,7),"Serie1");
 $DataSet->AddPoint(array(1,4,2,6,2,3,0,1,5,1,2,4,5,2,1,0,6,4,2),"Serie2");
 $DataSet->AddAllSeries();
 $DataSet->SetAbsciseLabelSerie();
 $DataSet->SetSerieName("January","Serie1");
 $DataSet->SetSerieName("February","Serie2");

 // Initialise the graph
 $Test = new pChart(700,230);
 $Test->setFixedScale(-2,8);
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->setGraphArea(50,30,585,200);
 $Test->drawFilledRoundedRectangle(7,7,693,223,5,240,240,240);
 $Test->drawRoundedRectangle(5,5,695,225,5,230,230,230);
 $Test->drawGraphArea(255,255,255,TRUE);
 $Test->drawScale($DataSet->GetData(),$DataSet->GetDataDescription(),SCALE_NORMAL,150,150,150,TRUE,0,2);
 $Test->drawGrid(4,TRUE,230,230,230,50);

 // Draw the 0 line
 $Test->setFontProperties("Fonts/tahoma.ttf",6);
 $Test->drawTreshold(0,143,55,72,TRUE,TRUE);

 // Draw the cubic curve graph
 $Test->drawCubicCurve($DataSet->GetData(),$DataSet->GetDataDescription());

 // Finish the graph
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->drawLegend(600,30,$DataSet->GetDataDescription(),255,255,255);
 $Test->setFontProperties("Fonts/tahoma.ttf",10);
 $Test->drawTitle(50,22,"Example 2",50,50,50,585);
 $Test->Render("example2.png");
?>
