線のスタイル、カスタムXのスケール、画像を含める

Example 15

この例では、さまざまな折れ線グラフのテクニックスタイルをsetLineStyle()を使って示しています。 XスケールはdrawScale()の最後のパラメータを使って、3ポイントおきに1個のラベルだけを示して表示されます。 また、私たちは0のデフォルト透明度でdrawFromPNG()を呼んで外部の絵のSample/logo.pngも含めています。
様々なエキゾチックな機能を使用しているこのコードは、少しトリッキーに見えますが、 おそらくあなたのチャートを少しカスタマイズするためにたぶん使うでしょう!

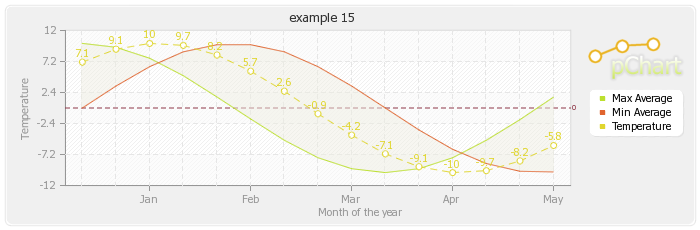

(訳注)この画像はサンプルコードのExample15.phpを出力したものです。

Example15.php ソースコード

<?php
 /*
     Example15 : Playing with line style & pictures inclusion
 */

 // Standard inclusions
 include("pChart/pData.class");
 include("pChart/pChart.class");

 // Dataset definition
 $DataSet = new pData;
 $DataSet->AddPoint(array(10,9.4,7.7,5,1.7,-1.7,-5,-7.7,-9.4,-10,-9.4,-7.7,-5,-1.8,1.7),"Serie1");
 $DataSet->AddPoint(array(0,3.4,6.4,8.7,9.8,9.8,8.7,6.4,3.4,0,-3.4,-6.4,-8.6,-9.8,-9.9),"Serie2");
 $DataSet->AddPoint(array(7.1,9.1,10,9.7,8.2,5.7,2.6,-0.9,-4.2,-7.1,-9.1,-10,-9.7,-8.2,-5.8),"Serie3");
 $DataSet->AddPoint(array("Jan","Jan","Jan","Feb","Feb","Feb","Mar","Mar","Mar","Apr","Apr","Apr","May","May","May"),"Serie4");
 $DataSet->AddAllSeries();
 $DataSet->SetAbsciseLabelSerie("Serie4");
 $DataSet->SetSerieName("Max Average","Serie1");
 $DataSet->SetSerieName("Min Average","Serie2");
 $DataSet->SetSerieName("Temperature","Serie3");
 $DataSet->SetYAxisName("Temperature");
 $DataSet->SetXAxisName("Month of the year");

 // Initialise the graph
 $Test = new pChart(700,230);
 $Test->reportWarnings("GD");
 $Test->setFixedScale(-12,12,5);
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->setGraphArea(65,30,570,185);
 $Test->drawFilledRoundedRectangle(7,7,693,223,5,240,240,240);
 $Test->drawRoundedRectangle(5,5,695,225,5,230,230,230);
 $Test->drawGraphArea(255,255,255,TRUE);
 $Test->drawScale($DataSet->GetData(),$DataSet->GetDataDescription(),SCALE_NORMAL,150,150,150,TRUE,0,2,TRUE,3);
 $Test->drawGrid(4,TRUE,230,230,230,50);

 // Draw the 0 line
 $Test->setFontProperties("Fonts/tahoma.ttf",6);
 $Test->drawTreshold(0,143,55,72,TRUE,TRUE);

 // Draw the area
 $DataSet->RemoveSerie("Serie4");
 $Test->drawArea($DataSet->GetData(),"Serie1","Serie2",239,238,227,50);
 $DataSet->RemoveSerie("Serie3");
 $Test->drawLineGraph($DataSet->GetData(),$DataSet->GetDataDescription());

 // Draw the line graph
 $Test->setLineStyle(1,6);
 $DataSet->RemoveAllSeries();
 $DataSet->AddSerie("Serie3");
 $Test->drawLineGraph($DataSet->GetData(),$DataSet->GetDataDescription());
 $Test->drawPlotGraph($DataSet->GetData(),$DataSet->GetDataDescription(),3,2,255,255,255);

 // Write values on Serie3
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->writeValues($DataSet->GetData(),$DataSet->GetDataDescription(),"Serie3");

 // Finish the graph
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->drawLegend(590,90,$DataSet->GetDataDescription(),255,255,255);
 $Test->setFontProperties("Fonts/tahoma.ttf",10);
 $Test->drawTitle(60,22,"example 15",50,50,50,585);

 // Add an image
 $Test->drawFromPNG("Sample/logo.png",584,35);

 // Render the chart
 $Test->Render("example15.png");
?>
