制限グラフを作成する

Example 5

この例は、2つのデータセットを含んでいる単純な制限グラフを作成する方法を示します。 データは、pDataクラスのAddPoint()を使って手動で設定されます。 呼ばれるグラフ機能は、drawLimitsGraph()です、垂直線の色を指定してください。 このスクリプトを実行するとカレントディレクトリにExample5.phpファイルを作成します。

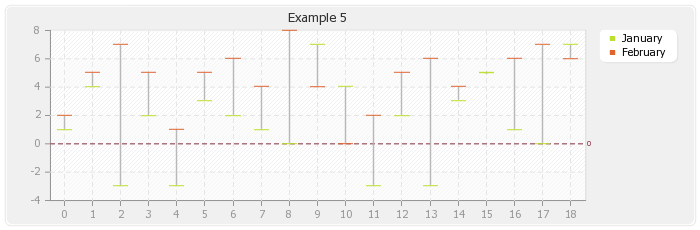

(訳注)この画像はサンプルコードのExample5.phpを出力したものです。

Example5.php ソースコード

<?php
 /*
     Example5 : A limits graph
 */

 // Standard inclusions
 include("pChart/pData.class");
 include("pChart/pChart.class");

 // Dataset definition
 $DataSet = new pData;
 $DataSet->AddPoint(array(1,4,-3,2,-3,3,2,1,0,7,4,-3,2,-3,3,5,1,0,7),"Serie1");
 $DataSet->AddPoint(array(2,5,7,5,1,5,6,4,8,4,0,2,5,6,4,5,6,7,6),"Serie2");
 $DataSet->AddAllSeries();
 $DataSet->SetAbsciseLabelSerie();
 $DataSet->SetSerieName("January","Serie1");
 $DataSet->SetSerieName("February","Serie2");

 // Initialise the graph
 $Test = new pChart(700,230);
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->setGraphArea(50,30,585,200);
 $Test->drawFilledRoundedRectangle(7,7,693,223,5,240,240,240);
 $Test->drawRoundedRectangle(5,5,695,225,5,230,230,230);
 $Test->drawGraphArea(255,255,255,TRUE);
 $Test->drawScale($DataSet->GetData(),$DataSet->GetDataDescription(),SCALE_NORMAL,150,150,150,TRUE,0,2,TRUE);
 $Test->drawGrid(4,TRUE,230,230,230,50);

 // Draw the 0 line
 $Test->setFontProperties("Fonts/tahoma.ttf",6);
 $Test->drawTreshold(0,143,55,72,TRUE,TRUE);

 // Draw the limit graph
 $Test->drawLimitsGraph($DataSet->GetData(),$DataSet->GetDataDescription(),180,180,180);

 // Finish the graph
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->drawLegend(600,30,$DataSet->GetDataDescription(),255,255,255);
 $Test->setFontProperties("Fonts/tahoma.ttf",10);
 $Test->drawTitle(50,22,"Example 5",50,50,50,585);
 $Test->Render("example5.png");
?>
