影と2番目のY軸

Example 26

1.27dリリース以来、引かれたピクセルの後で影を描くことが可能になりました。 影は、どんな図面を描かれた物線線と三次式にでも加えられることができます。 これが余分な処理時間をあなたのチャートに加えるので、用心して影を使ってください。 あなたが作成されたデータをあなたのウェブページに表示したいならば、 私は処理時間の速度を上げるためにpCacheクラスを使用することを提案します。
この例は、専用のY軸で2つのデータセットを示す方法を示しています。 1本の軸にデータセットを結びつける基本的な方法は、 最初に関連付けられたデータセットだけをpDataクラスのAddSerie()を使用しているグラフに加えることになっていて、 それから、pChartクラスのdrawScale()を呼び出すことになっています。 正しい目盛りを描く前に、clearScale()を使用して、pDataクラスのRemoveSerie()で、 前にグラフで示されたデータセットを取り出してください。 それから、AddSerie()を使用している残りのシリーズを加えて、 drawRightScale()を呼んで第2のY軸を計算してください。
影は、setShadowProperties()を呼んで設定します。 あなたは、あなたがあなたのデータセットを描くためにclearShadow()を呼んで 描き終わった影エンジンを取り外さなければなりません。 あなたが影を取り除くのを忘れた場合は、意図しない変なグラフが表示されるでしょう。
このスクリプトを実行するとカレントディレクトリにExample26.phpファイルを作成します。

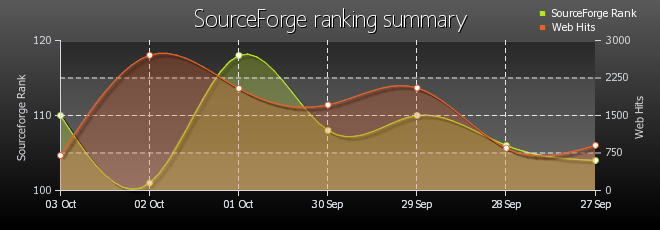

(訳注)この画像はサンプルコードのExample26.phpを出力したものです。

Example26.php ソースコード

<?php
 /*
     Example26 : Two Y axis / shadow demonstration
 */

 // Standard inclusions
 include("pChart/pData.class");
 include("pChart/pChart.class");

 // Dataset definition
 $DataSet = new pData;
 $DataSet->AddPoint(array(110,101,118,108,110,106,104),"Serie1");
 $DataSet->AddPoint(array(700,2705,2041,1712,2051,846,903),"Serie2");
 $DataSet->AddPoint(array("03 Oct","02 Oct","01 Oct","30 Sep","29 Sep","28 Sep","27 Sep"),"Serie3");
 $DataSet->AddSerie("Serie1");
 $DataSet->SetAbsciseLabelSerie("Serie3");
 $DataSet->SetSerieName("SourceForge Rank","Serie1");
 $DataSet->SetSerieName("Web Hits","Serie2");

 // Initialise the graph
 $Test = new pChart(660,230);
 $Test->drawGraphAreaGradient(90,90,90,90,TARGET_BACKGROUND);

 // Prepare the graph area
 $Test->setFontProperties("fonts/tahoma.ttf",8);
 $Test->setGraphArea(60,40,595,190);

 // Initialise graph area
 $Test->setFontProperties("fonts/tahoma.ttf",8);

 // Draw the SourceForge Rank graph
 $DataSet->SetYAxisName("Sourceforge Rank");
 $Test->drawScale($DataSet->GetData(),$DataSet->GetDataDescription(),SCALE_NORMAL,213,217,221,TRUE,0,0);
 $Test->drawGraphAreaGradient(40,40,40,-50);
 $Test->drawGrid(4,TRUE,230,230,230,10);
 $Test->setShadowProperties(3,3,0,0,0,30,4);
 $Test->drawCubicCurve($DataSet->GetData(),$DataSet->GetDataDescription());
 $Test->clearShadow();
 $Test->drawFilledCubicCurve($DataSet->GetData(),$DataSet->GetDataDescription(),.1,30);
 $Test->drawPlotGraph($DataSet->GetData(),$DataSet->GetDataDescription(),3,2,255,255,255);

 // Clear the scale
 $Test->clearScale();

 // Draw the 2nd graph
 $DataSet->RemoveSerie("Serie1");
 $DataSet->AddSerie("Serie2");
 $DataSet->SetYAxisName("Web Hits");
 $Test->drawRightScale($DataSet->GetData(),$DataSet->GetDataDescription(),SCALE_NORMAL,213,217,221,TRUE,0,0);
 $Test->drawGrid(4,TRUE,230,230,230,10);
 $Test->setShadowProperties(3,3,0,0,0,30,4);
 $Test->drawCubicCurve($DataSet->GetData(),$DataSet->GetDataDescription());
 $Test->clearShadow();
 $Test->drawFilledCubicCurve($DataSet->GetData(),$DataSet->GetDataDescription(),.1,30);
 $Test->drawPlotGraph($DataSet->GetData(),$DataSet->GetDataDescription(),3,2,255,255,255);

 // Write the legend (box less)
 $Test->setFontProperties("fonts/tahoma.ttf",8);
 $Test->drawLegend(530,5,$DataSet->GetDataDescription(),0,0,0,0,0,0,255,255,255,FALSE);

 // Write the title
 $Test->setFontProperties("fonts/MankSans.ttf",18);
 $Test->setShadowProperties(1,1,0,0,0);
 $Test->drawTitle(0,0,"SourceForge ranking summary",255,255,255,660,30,TRUE);
 $Test->clearShadow();

 // Render the picture
 $Test->Render("example26.png");
?>
