グラフのラベル

Example 9

この例では、グラフにラベルを追加する方法を示します。 データはpDataクラスのAddPoint()を使用して手動で設定されます。 グラフ機能 drawLineGraph()はdrawPlotGraph()によるオーバーレイと呼ばれます。 2つのラベルはsetLabel()を使用して追加されます。 このスクリプトを実行すると、カレントディレクトリにexample9.pngファイルを作成します。

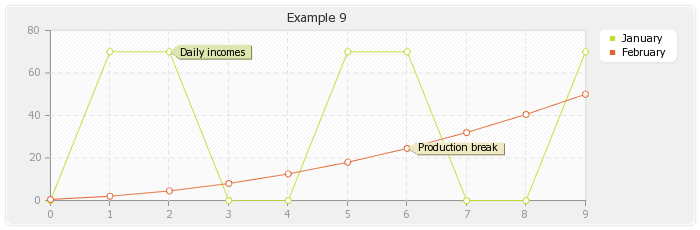

(訳注)この画像はサンプルコードのExample9.phpを出力したものです。

Example9.php ソースコード

<?php
 /*
     Example9 : Showing how to use labels
 */

 // Standard inclusions
 include("pChart/pData.class");
 include("pChart/pChart.class");

 // Dataset definition
 $DataSet = new pData;
 $DataSet->AddPoint(array(0,70,70,0,0,70,70,0,0,70),"Serie1");
 $DataSet->AddPoint(array(0.5,2,4.5,8,12.5,18,24.5,32,40.5,50),"Serie2");

 $DataSet->AddAllSeries();
 $DataSet->SetAbsciseLabelSerie();
 $DataSet->SetSerieName("January","Serie1");
 $DataSet->SetSerieName("February","Serie2");

 // Initialise the graph
 $Test = new pChart(700,230);
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->setGraphArea(50,30,585,200);
 $Test->drawFilledRoundedRectangle(7,7,693,223,5,240,240,240);
 $Test->drawRoundedRectangle(5,5,695,225,5,230,230,230);
 $Test->drawGraphArea(255,255,255,TRUE);
 $Test->drawScale($DataSet->GetData(),$DataSet->GetDataDescription(),SCALE_NORMAL,150,150,150,TRUE,0,2);
 $Test->drawGrid(4,TRUE,230,230,230,50);

 // Draw the 0 line
 $Test->setFontProperties("Fonts/tahoma.ttf",6);
 $Test->drawTreshold(0,143,55,72,TRUE,TRUE);

 // Draw the line graph
 $Test->drawLineGraph($DataSet->GetData(),$DataSet->GetDataDescription());
 $Test->drawPlotGraph($DataSet->GetData(),$DataSet->GetDataDescription(),3,2,255,255,255);

 // Set labels
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->setLabel($DataSet->GetData(),$DataSet->GetDataDescription(),"Serie1","2","Daily incomes",221,230,174);
 $Test->setLabel($DataSet->GetData(),$DataSet->GetDataDescription(),"Serie2","6","Production break",239,233,195);

 // Finish the graph
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->drawLegend(600,30,$DataSet->GetDataDescription(),255,255,255);
 $Test->setFontProperties("Fonts/tahoma.ttf",10);
 $Test->drawTitle(50,22,"Example 9",50,50,50,585);
 $Test->Render("example9.png");
?>
