積み上げ棒グラフを作成する

Example 20

この例では、3つのデータセットを含む単純な積み上げ棒グラフを作成する方法を示します。 データをpDataクラスのAddPoint()を使用して手動で設定しています。 グラフを描画するにはdrawStackedBarGraph()を使用します。 棒グラフを描画するときに、必ず正しい最大値を得るためにdrawScale()の、WithMarginパラメータにTRUE、 ScaleにSCALE_ADDALLを設定してください。
このスクリプトを実行するとカレントディレクトリにExample20.phpファイルを作成します。

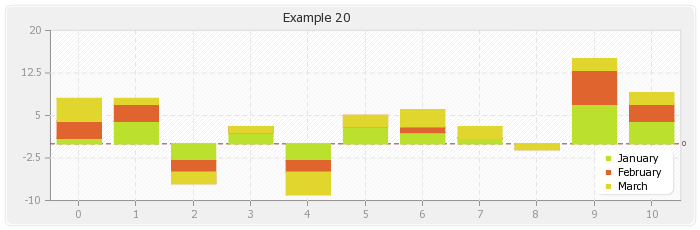

(訳注)この画像はサンプルコードのExample20.phpを出力したものです。

Example20.php ソースコード

<?php
 /*
     Example20 : A stacked bar graph
 */

 // Standard inclusions
 include("pChart/pData.class");
 include("pChart/pChart.class");

 // Dataset definition
 $DataSet = new pData;
 $DataSet->AddPoint(array(1,4,-3,2,-3,3,2,1,0,7,4),"Serie1");
 $DataSet->AddPoint(array(3,3,-4,1,-2,2,1,0,-1,6,3),"Serie2");
 $DataSet->AddPoint(array(4,1,2,-1,-4,-2,3,2,1,2,2),"Serie3");
 $DataSet->AddAllSeries();
 $DataSet->SetAbsciseLabelSerie();
 $DataSet->SetSerieName("January","Serie1");
 $DataSet->SetSerieName("February","Serie2");
 $DataSet->SetSerieName("March","Serie3");

 // Initialise the graph
 $Test = new pChart(700,230);
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->setGraphArea(50,30,680,200);
 $Test->drawFilledRoundedRectangle(7,7,693,223,5,240,240,240);
 $Test->drawRoundedRectangle(5,5,695,225,5,230,230,230);
 $Test->drawGraphArea(255,255,255,TRUE);
 $Test->drawScale($DataSet->GetData(),$DataSet->GetDataDescription(),SCALE_ADDALL,150,150,150,TRUE,0,2,TRUE);
 $Test->drawGrid(4,TRUE,230,230,230,50);

 // Draw the 0 line
 $Test->setFontProperties("Fonts/tahoma.ttf",6);
 $Test->drawTreshold(0,143,55,72,TRUE,TRUE);

 // Draw the bar graph
 $Test->drawStackedBarGraph($DataSet->GetData(),$DataSet->GetDataDescription(),100);

 // Finish the graph
 $Test->setFontProperties("Fonts/tahoma.ttf",8);
 $Test->drawLegend(596,150,$DataSet->GetDataDescription(),255,255,255);
 $Test->setFontProperties("Fonts/tahoma.ttf",10);
 $Test->drawTitle(50,22,"Example 20",50,50,50,585);
 $Test->Render("example20.png");
?>
